NESENÉ POSTŘIKOVAČE

Ochrana - NESENÉ POSTŘIKOVAČE - REX

Popis

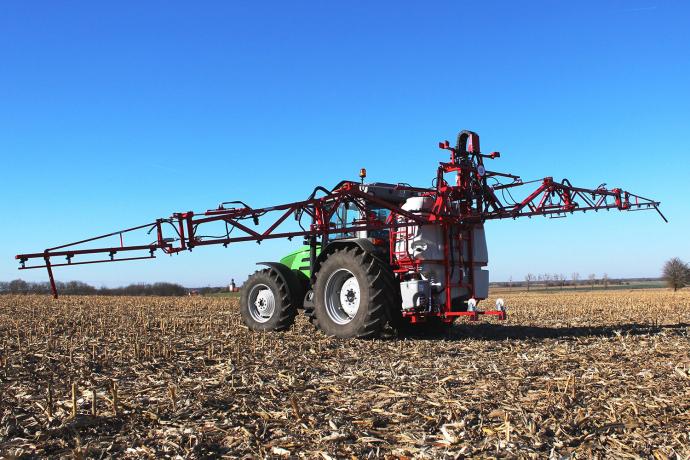

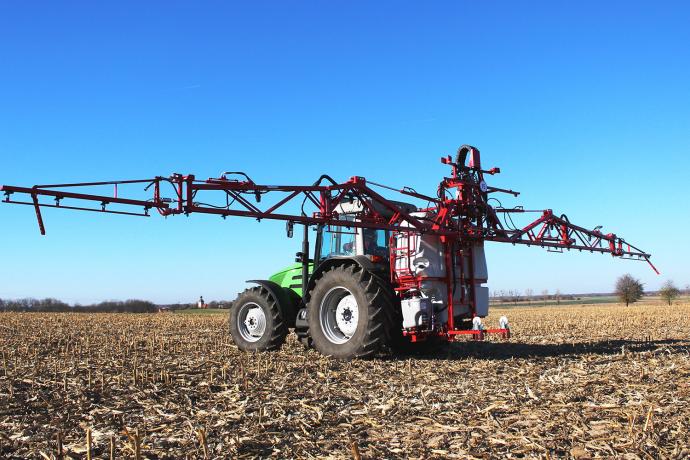

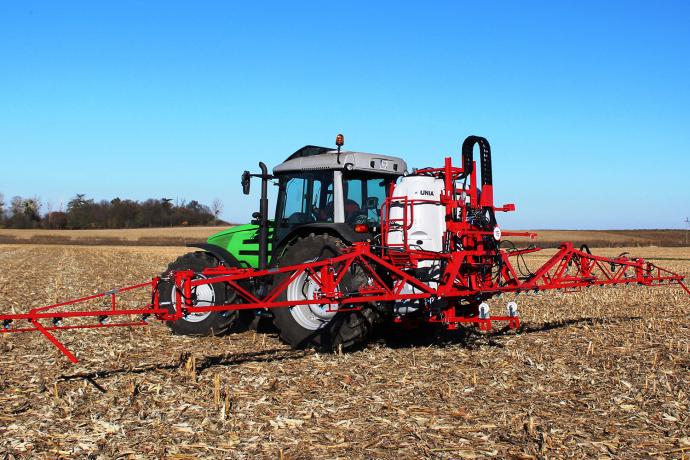

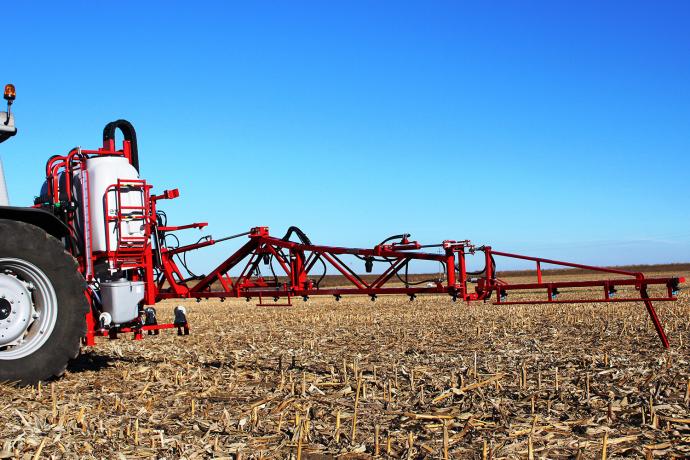

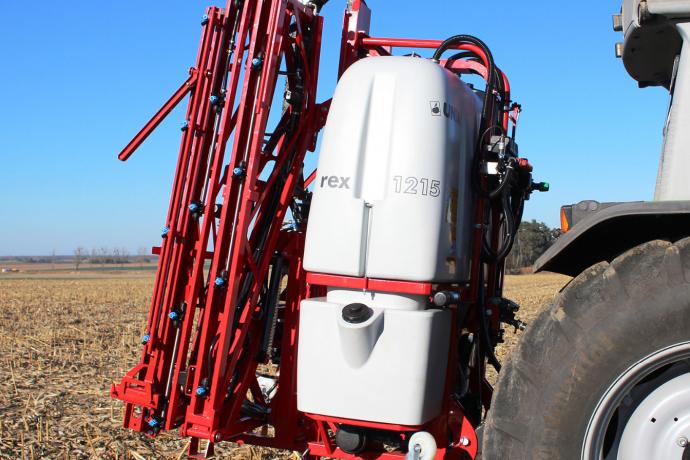

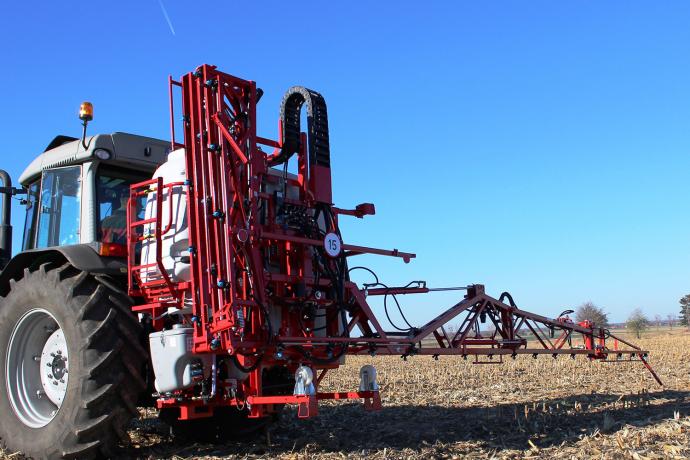

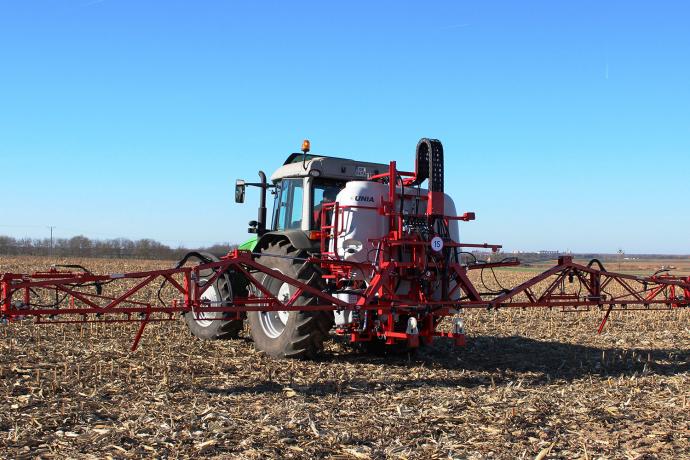

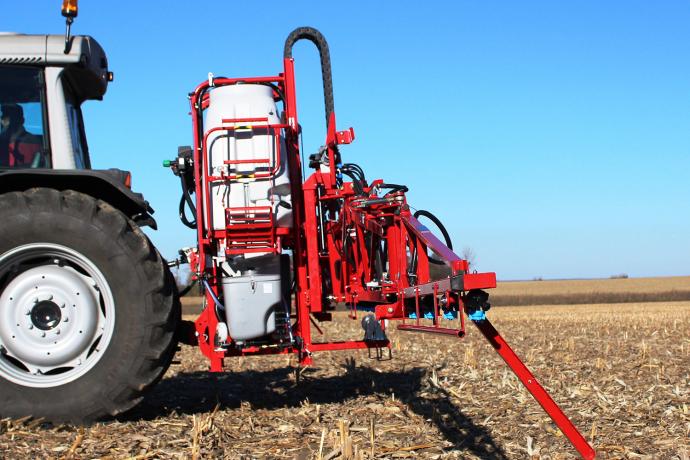

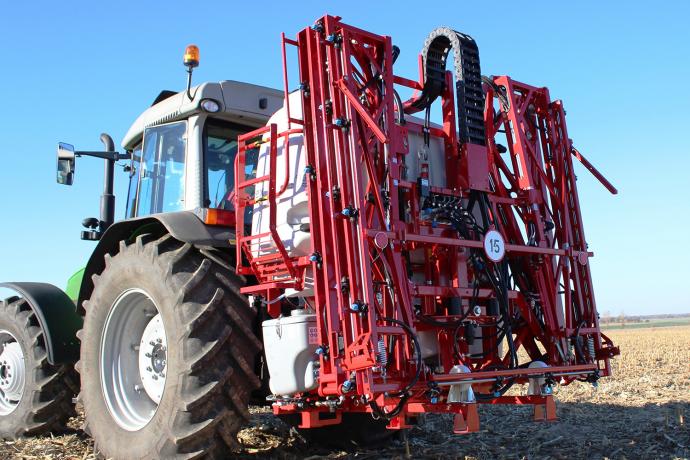

Polní nesené postřikovač REX s hydraulickým zdvihem a rozkládáním ramen, ramena jsou skládány do svislé obdélníkové roviny

Standardní výbava
REX
  • hlavní nádrž polyethylen:
    • 1000 L
    • 1200 L
  • nádrž na čistou vodu pro proplach
  • nádrž na čistou vodu na omytí rukou
  • membránové čerpadlo ZETA 170
  • vnitřní vířivá tryska v hlavní nádrži
  • ZSF manuální rozvaděč na výložníku
  • SYMETRICKÁ RAMENA  S VYCHÝLENÍM , hydraulický zdvih ramen (2 páry hadic), sekvenční skládání
  • hydraulický zdvih ramen do 2.1 s mechanickým odpružením
  • trapézová závěsná stabilizace ramen s mechanickým odpružením
  • armatura:
    • 1/2” kovová rezidentní proti chemickým látkám
    • rozchod trysek na ramenech
  • 1-poziční držáky trysek s tryskou
Doporučená sestava
REX
  • počítač SPRAY
  • elektroventil pro ramena 15÷21 m – 5 sekční
  • elektroventil pro ramena  24 m  – 7 sekční
  • NEZÁVISLÁ RAMENA – elektrohydraulické ovládání (z kabiny traktoru)
  • vnější ředič chemických prostředků
  • vnitřní míchadlo hlavní nádrže
  • podpůrná transportní kola
  • 3-poziční otočné hlavice (pro ramena 15/18/20/21/24 m)
Konstrukce

REX ENG

Ovládání
ROZVADĚČE

uniazaworzsf uniazaworzts uniaelektrozawor

ZSF manuální ventil


manuální rozvaděč s ovládáním jednotlivých sekcí ručním stiskem ventilu sekce s centrálním zavíráním


ZTS stálotlakový ventil


manuální rozvaděč osazený kompenzátorem tlaku. Vylínání jednotlivých sekcí se provádí stiskem páčky rozvaděče. Následně se automaticky vyrovná tlak a zůstane stejný v puštěných sekcích. Centrální uzavření bowdenem za příplatek


Elektroventil proporcionální

blok elektroventilů se systémem kompenzující tlak. Ovládání z kabiny traktoru pomocí ovladače CONTROL DUO. Rozvaděč může být rozšířen o elektronický odečet tlaku nebo vybaven počítačem

OVLÁDÁNÍ

controlh controlhplus controlduo
CONTROL H CONTROLLER

Základní funkce:

  • ovládání funkcí hydrauliky ramen



Použití pro:

  • SYMETRICKÁ RAMENA
  • SYMETRICKÁ RAMENA S VYCHÝLENÍM s rozvaděčem ZSF nebo ZTS
CONTROL H+ CONTROLLER

Základní funkce:

  • ovládání funkcí hydrauliky ramen
  • ovládání pěnového značkovače


Použití pro:

  • NEZÁVISLÁ RAMENA S VYCHÝLENÍM s rozvaděčem ZSF nebo ZTS
CONTROL DUO CONTROLLER

Základní funkce:

  • zapínání postřiku a sekcí ramen
  • regulace pracovního tlaku
  • ovládání funkcí hydrauliky
  • ovládání pěnového značkovače

Použití pro:

  • SYMETRICKÁ RAMENA
  • SYMETRICKÁ RAMENA S VYCHÝLENÍM
  • NEZÁVISLÁ RAMENA S VYCHÝLENÍM  s elektroventilem
POČÍTAČE

spray navigps
SPRAY Computer


Základní funkce:

  • automatické udržení dávky postřiku nezávisle na pojezdové rychlosti
  • monochromatický displej
  • zapínání sekcí postřiku
  • ukazatel pracovního tlaku
  • ukazatel pojezdové rychlosti
  • ukazatel vypotřebovaného množství média
  • ukazatel ošetřených hektarů [ha]
  • ovládání funkcí hydrauliky traktoru
  • ovládání pěnového značkovače
NAVI GPS
(vyžaduje SPRAY computer)

Přídavné funkce:

  • automatické ovládání sekcemi s procentuálním stupněm změn (0%, 50%, 100%)
  • paralelní jízda (také v režimu obrysu)
  • tvoření map obrysů polí
  • možnost uložení dat: obrysy polí, přejezdové cesty, ošetřený povrch, překážky (sloupy/stromy), referenčních bodů pro zvýšení přesnosti
  • USB port
  • možnost využití jízdy paralelně s jiným strojem (např. rozmetadlo)
Příslušenství
MOŽNOSTI RAMEN

    belkaniezależna






Nezávislá ramena

vhodné na výměry s více překážkami (sloupy, stromy). Pohodlné, bezpečné a rychlé složení jedné strany ramen





ROZVADĚČ

    9sekcji

Rozšíření sekcí polních ramen

dvě přídavné sekce : 5/7 nebo 7/9
pro počítač SPRAY, UTS, TOUCH


OSTATNÍ DOPLŇKY

filtrysekcyjne   rozwadniacz   wazdonapelniania


Sekční filtr ramen


urychluje a usnadňuje čištění postřikového média a eliminuje styk obsluhy s postřikovou kapalinou. Chrání trysky před zanesením




Vnější ředič chemických prostředků


ředič o objemu 45 l s dvěma vnitřními tryskami pro dokonalé očištění stěn řediče jakož i pro proplach obalů od postřiků




Sací hadice s košem


sací hadice s košem pro rychlé plnění postřikovač pomocí výkonného čerpadla postřikovače

znacznikpianowy   oswietlenie   glow 3 UNIA EKO LUX REX


Pěnový značkovač


pěnový značkovač s objemem pěniče 20 litrů pro vizuální značení stop na poli nebo na rostlinách




Výstražné tabule s osvětlením




3-poziční otočné hlavice trysek


eliminují úkap z trysek a vedou k rychlé změně dávky bez nutnosti demontáže držáku

płuczka   myjka zew UNIA EKO LUX REX   przylaczehydrantowe


Vířivá tryska


uvnitř hlavní nádrže




Vnější postřikovací hadice


se samonavíjejícím automatickým bubnem a s ovládacím ventilem v rukojeti pro dodatečný postřik nebo oplach postřikovače přímo na poli. Délka hadice je 20 metrů




Hydrantová přípojka

pomocí připojení hydrantu můžeme naplnit postřikovač vodou pod tlakem.

kolkatransportowe   kabel

transportní kola

dodatečná výbava nesených postřikovačů pro přesun a agregaci za traktor prázdné nádrže na rovných a zpevněných plochách , možné pro nádrže od objemu 800 L (3-komorové)




Elektrické čidlo rychlosti pojezdu  – traktor/počítač SPRAY


propojovací kabeláž používaná v agregaci s počítačem  SPRAY, pro přesný odečet pojezdové rychlosti



Technické specifikace
REX
1015
1018
1020
1021
1024
Objem nádrže [l]
1000
Pracovní záběr [m]
15
18
20
21
24
Počet sekcí na ramenech
5
Počet trysek v jednotlivých sekcích
6-6-6-6-6
7-7-8-7-7
8-8-8-8-8
9-8-8-8-9
5-8-7-8-7-8-5
Zdvih ramen [m]
0,5 ÷ 2,1
Ovládání zdvihu ramen
hydraulické – 2 páry hadic
elektrohydraulické – 1 pár hadic (ovládání z traktoru)
Čerpadlo
ZETA 170
Transportní rozměry [m]
délka/šířka/výška

1,9 / 2,6 / 2,4
1,9 / 2,6 / 2,9
1,9 / 2,6 / 2,6
1,9 / 2,6 / 2,9
1,9 / 2,6 / 3,1
Tažný prostředek [HP]
120
Hmotnost [kg]
990
1060
1160
1190
1270
REX
1215
1218
1220
1221
1224
Objem nádrže [l]
1200
Pracovní záběr [m]
15
18
20
21
24
Počet sekcí na ramenech
5
Počet trysek v jednotlivých sekcích
6-6-6-6-6
7-7-8-7-7
8-8-8-8-8
9-8-8-8-9
5-8-7-8-7-8-5
Zdvih ramene [m]
0,5 ÷ 2,1
Ovládání ramen
hydraulické – 2 páry hadic
elektrohydraulické – 1 pár hadic (ovládání z traktoru)
Čerpadlo
ZETA 170
Transportní rozměry  [m]
délka/šířka/výška

1,9 / 2,6 / 2,4
1,9 / 2,6 / 2,9
1,9 / 2,6 / 2,9
1,9 / 2,6 / 2,9
1,9 / 2,6 / 3,1
Tažný prostředek [HP]
150
Hmotnost [kg]
1020
1090
1190
1220
1300
