TAŽENÉ POSTŘIKOVAČE

Ochrana - TAŽENÉ POSTŘIKOVAČE - PLUS REX

plus-rex_f
plus-rex_f
Popis

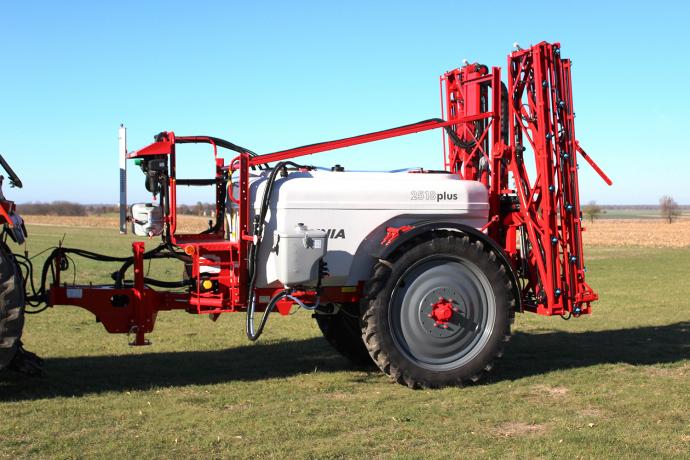

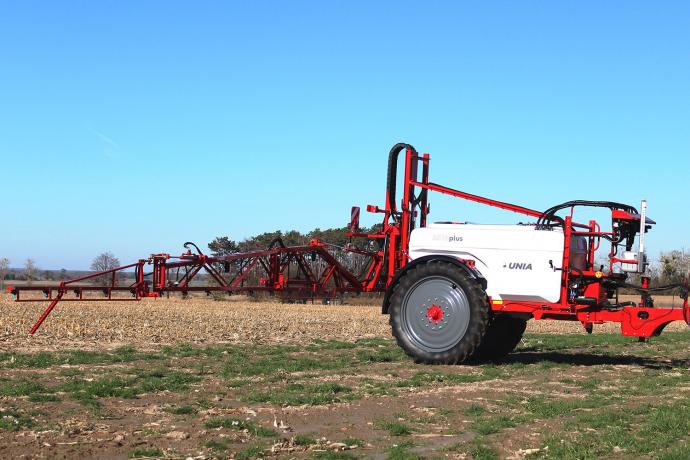

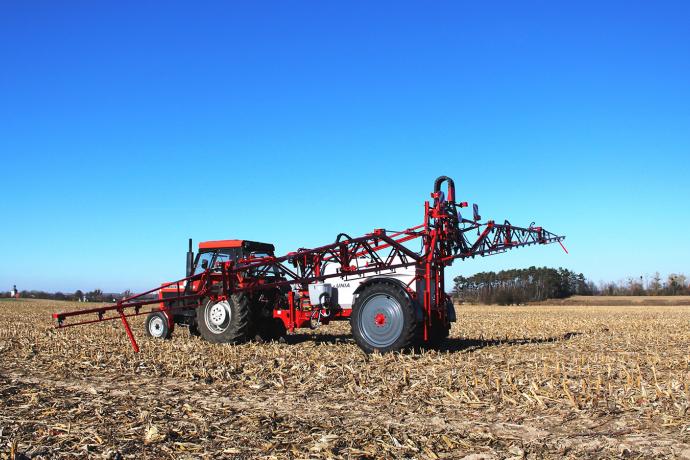

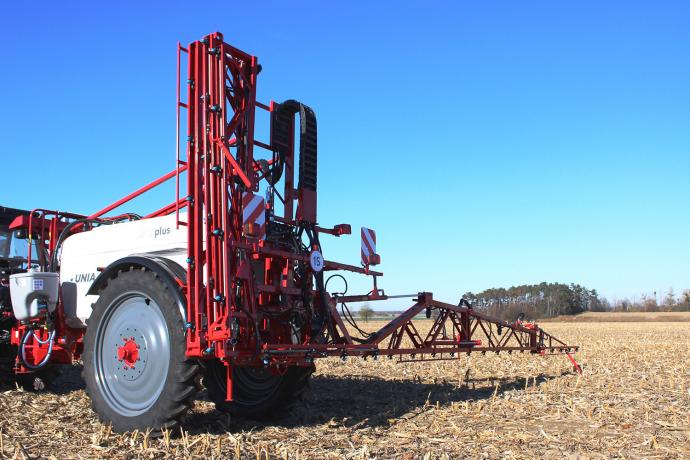

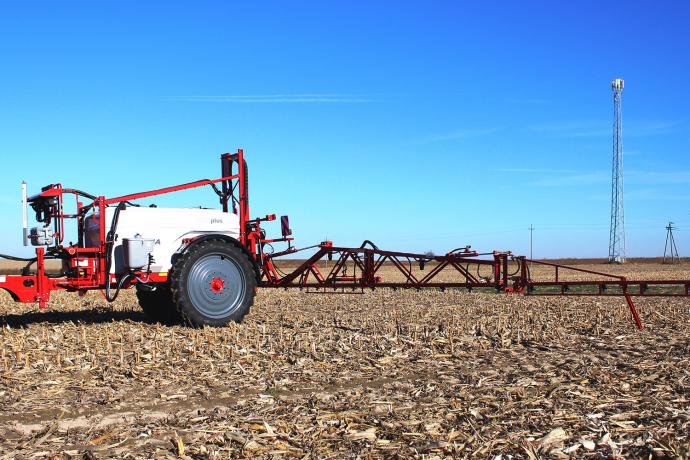

Tažené polní postřikovače PLUS s objemem nádrže od 1200 do 2500 litrů a do obdélníku skládanými rameny o záběrech od 15 do 24 metrů

Standardní výbava
PLUS REX
  • objem nádrže: 1600 L, 2000 L & 2500 L – Polyester
  • nádrž na proplachování
  • nádrž na čistou vodu pro omytí rukou
  • vnitřní vířivé trysky v hlavní nádrži
  • horní závěs ø 40
  • suchý ukazatel hladiny média ( PLUS 2000/2500 )
  • vnitřní ředič chemických prostředků
    • membránové čerpadlo ZETA 170 pro model 1600 L
    • membránové čerpadlo ZETA 260 pro model 2000 L & 2500 L
  • ZTS manuální rozvaděč stálotlaký, ovládaný bowdeny z traktoru
  • SYMETRICKÁ RAMENA S VYCHÝLENÍM, hydraulicky ovládané z traktoru (2 páry hadic)
  • sekční filtr
  • hydraulický zdvih ramen do 2.3 s mechanickým odpružením
  • závěsný trapézový paralelogram stabilizace ramen s mechanickým odpružením
  • armatura:
    • 1/2” kovová chemicky rezistentní trubka
    • trysky v rozestupu co 50 cm
  • 1-poziční držáky trysek s tryskou
  • kola: 9.5×36” pro 1200 L, 1500 L & 1600 L
    • 9.5×44"" pro 2000 L & 2500 L
  • stavitelný rozchod náprav:
    • 1.35÷1.8m pro 1600 L
    • 1.5÷2.0 m pro 2000 & 2500 L
  • 1-hadicové pneumatické brzdy s parkovací brzdou pro 2000 L & 2500 L
Doporučená sestava
PLUS REX
  • NEZÁVISLÁ RAMENA – elektrohydraulicky ovládané (z kabiny traktoru)
  • SPRAY počítač
  • elektroventil:
    • 15÷21 m ramena – 5 sekcí
    • 24 m ramena – 7 sekcí
  • vnější ředič chemických prostředků
  • 3-poziční otočné hlavice
Konstrukce

27.06.2019 – dorazí z EST vyvážečka 14T – odzkoušet DFH

plus rex eng

Ovládání
ROZVADĚČE


uniazaworzsf 		uniazaworzts uniaelektrozawor


ZSF manuální ventil


Manuální rozvaděč s ručním vypínáním sekcí. Jednotlivé sekce lze vypnout stiskem páčky na rozvaděči. Centrální zavírání postřiku.




ZTS stálotlakový ventil


Manuální rozvaděč s kompenzací talku, kdy po vypnutí sekce se tlak automaticky srovná ve všech otevřených sekcích. Bowdenové centrální zamykání za příplatek

Proporcionální elektroventil ovládaný elektricky

blok elektroventilů s automatickým vyrovnáním pracovního tlaku při vypnutí jednotlivé sekce. Ovládání systémem  CONTROL DUO. Možnost rozšíření počtu sekcí



OVLÁDÁNÍ

controlh controlhplus controlduo
CONTROL H CONTROLLER

Základní funkce:

  • ovládání hydrauliky ramen

Použití:

  • SYMETRICKÁ RAMENA
  • SYMETRICKÁ RAMENA S VYCHÝLENÍM  a s rozvaděčem ZSF nebo ZTS
CONTROL H+ CONTROLLER

Základní funkce:

  • ovládání hydrauliky ramen
  • ovládání pěnového značkovače



Použití:

  • NEZÁVISLÁ RAMENA S VYCHÝLENÍM   a s rozvaděčem  ZSF nebo ZTS
CONTROL DUO CONTROLLER

Základní funkce:

  • zapínání sekcí a ramen postřikovače
  • ovládání pracovního tlaku
  • ovládání hydrauliky ramen
  • ovládání pěnového značkovače

Použití:

  • SYMETRICKÁ RAMENA
  • SYMETRICKÁ RAMENA S VYCHÝLENÍM
  • NEZÁVISLÁ RAMENA S VYCHÝLENÍM  a elektroventilem
POČÍTAČE


spray
navigps
SPRAY počítač

Základní funkce:

  • automatické udržení dávky nezávislé na pojezdové rychlosti
  • monochromatický  displej
  • zapínání sekcí postřiku
  • ukazatel pracovního tlaku
  • ukazatel pojezdové rychlosti
  • ukazatel vypotřebovaného postřiku
  • ukazatel ošetřené plochy [ha]
  • ovládání hydrauliky ramen
  • ovládání pěnového značkovače
NAVI GPS
(vyžaduje SPRAY  počítač)

Přídavné funkce:

  • automatickéovláádní průtoku kapaliny sekcemi s procentuálním skokem (0%, 50%, 100%)
  • paralelní jízda (také s obrysy)
  • vykreslování obrysů map  a honů
  • možnost uložení dat : obrysy polí, přejezdové cesty, ošetřená plocha, překážky (sloupy/stromy), referenční body polí
  • USB port
  • možnost paralelní jízdy souběžně s jiným strojem (např. rozmetadlo)
Příslušenství
FIELD BOOM OPTIONS

  belkaniezalezna






Nezávislá ramena

vhodné na výměry s více překážkami (sloupy, stromy). Pohodlné, bezpečné a rychlé složení jedné strany ramen



DRAWBAR OPTIONS

plusdyszelpolautomat dyszelsztywny
Poloautomatické tažné oje

umožňuje pohánět postřikovač po stopách kol traktoru. Trasovací kopírování je možné díky dvěma senzorům a řetězovému mechanismu.


Tuhá oj, závěs s oky o 50 ° PLUS 2000/2500



Kulový závěs, ø80

OPTIONAL AXLES

IMG 0366 IMG 0363 plusblotniki


Mechanická absorpce nárazů nápravy

Zlepšuje jízdní komfort a prodlužuje životnost postřikovače. Vibrace přenášené na konstrukci celého postřikovače během práce v terénu a při přepravě jsou do značné míry omezeny.


Pneumatiky

Pneumatiky jsou jedním z klíčových faktorů při práci za účelem ochrany půdy. U postřikovačů PLUS je možné instalovat pneumatiky o velikosti 270/95 R42.


Blatníky

Zajišťují ochranu ovládacích prvků postřikovače proti nečistotám, nastaveným v závislosti na velikosti pneumatiky.
LIQUID SYSTEM OPTIONS

  9sekcji



Rozšíření následujících kapalinových systémů

s 2 extra sekceni: 5/7, nebo 7/9
počítač SPRAY, UTS, TOUCH


OTHER OPTIONS

przylaczehydrantowe wazdonapelniania


Připojení hydrantu
pomocí připojení hydrantu můžeme naplnit postřikovač vodou pod tlakem.


Sací hadice s košem

sací hadice s košem pro rychlé plnění postřikovač pomocí výkonného čerpadla postřikovače


Ostřikovač vnějšího postřikovače

vnější postřikovač vybavený s automaticky navíjení hadice délka 20 m s tryskovou regulací kapaliny umožňuje očistit stroj venku, nebo přímo na poli
glow 3 UNIA EKO LUX REX

Noční osvětlení

Dodatečná sada halogenových žárovek namontovaných na výložníku umožňuje bezpečný provoz postřikovače i v noci.
3-polohovací otočná hlava

ventil eliminuje pokles tlaku, usnadňuje rychlou výměnu trysek a přizpůsobuje se podmínkám na polích.
Technické specifikace
PLUS REX
2015
2018
2020
2021
2024
Objem nádrže [l]
2000
Pracovní záběr [m]
15
18
20
21
24
Počet sekcí na ramenou
5
7
Zdvih ramen [m]
0,5÷2,3
Ovládání ramen
hydraulické – 2 páry hadic traktoru
elektrohydraulické – 1 pár hadic, ovládání z traktoru
Rozchod kol [m]
1,50÷2,00
Čerpadlo
ZETA 260
Transportní rozměry
délka/šířka/výška [m]
5,6 / 2,4 / 3,2
5,6 / 2,4 / 3,3
5,6 / 2,4 / 3,2
5,6 / 2,4 / 3,3
5,6/2,4/3,5
Tažný prostředek [HP]
80
Hmotnost [kg]
2030
2100
2170
2200
2280
PLUS REX
2515
2518
2520
2521
2524
Objem nádrže [l]
2500
Pracovní záběr [m]
15
18
20
21
24
Počet sekcí na ramenou
5
7
Zdvih ramen [m]
0,5÷2,3
Ovládání ramen
hydraulické – 2 páry hadic traktoru
elektrohydraulické – 1 pár hadic, ovládání z traktoru
Rozchod kol [m]
1,50÷2,00
Čerpadlo
ZETA 260
Transportní rozměry
délka/šířka/výška [m]
5,6 / 2,4 / 3,2
5,6 / 2,4 / 3,3
5,6 / 2,4 / 3,2
5,6 / 2,4 / 3,3
5,6 / 2,4 / 3,5
Tažný prostředek [HP]
80
Hmotnost [kg]
2080
2130
2200
2230
2310
