TAŽENÉ POSTŘIKOVAČE

Ochrana - TAŽENÉ POSTŘIKOVAČE - PLUS

Popis

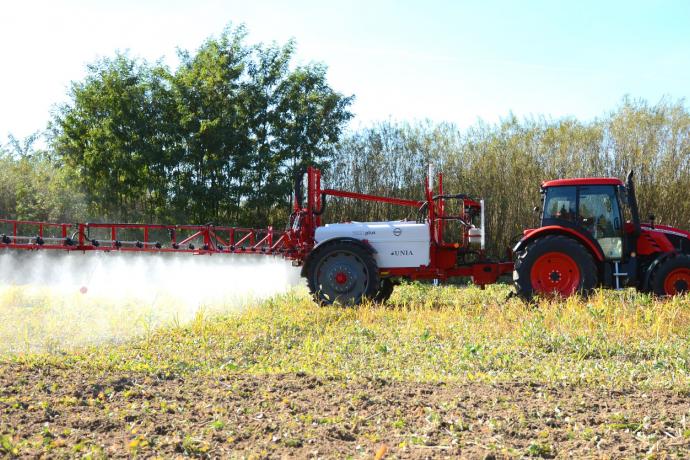

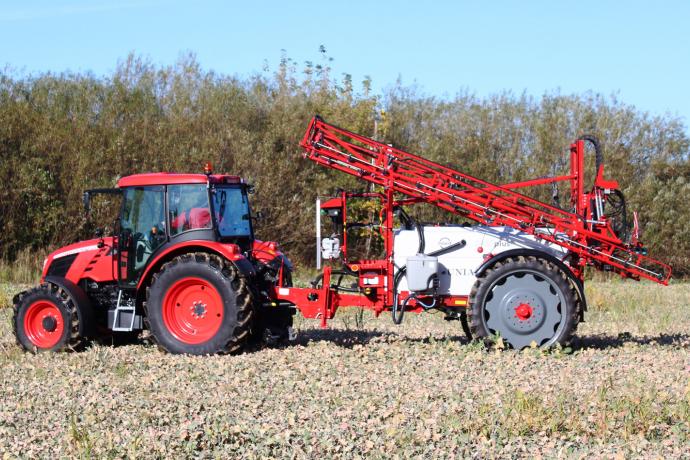

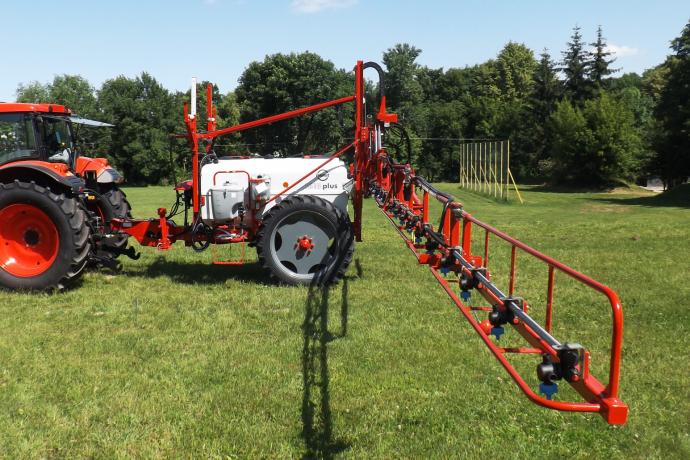

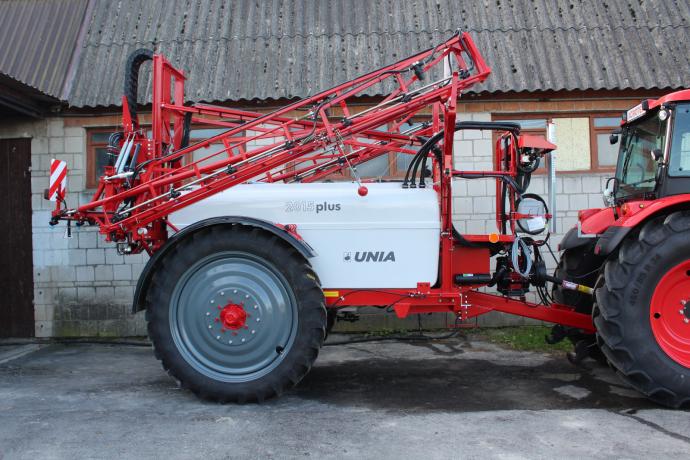

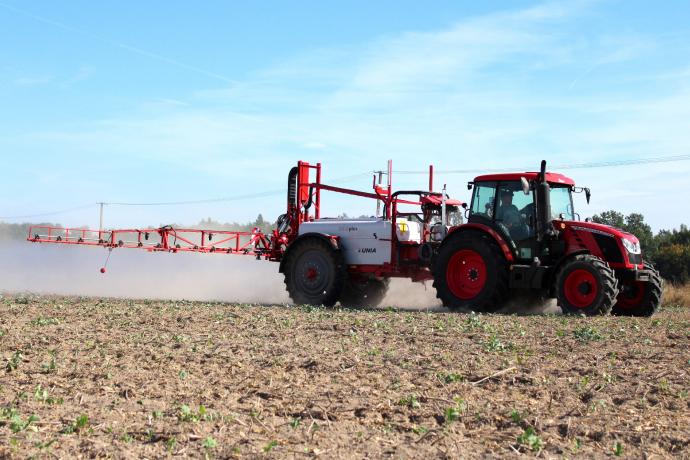

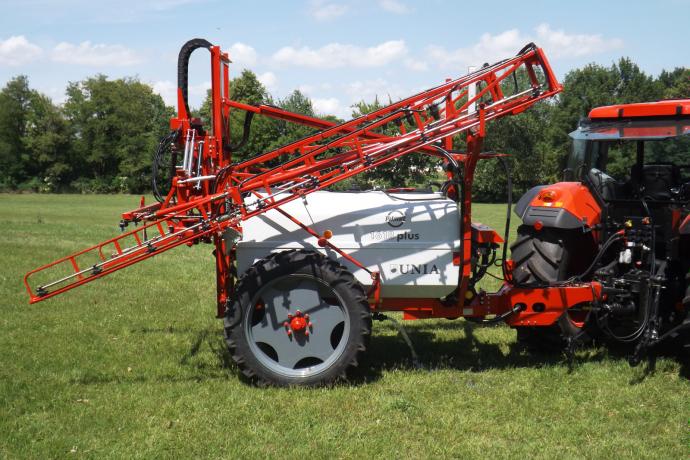

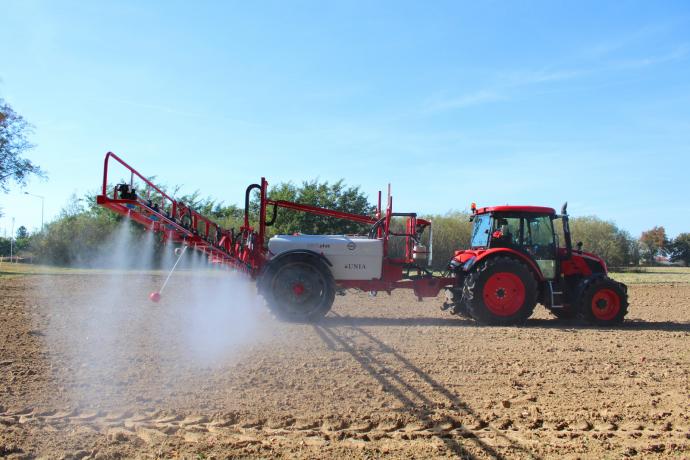

Polní tažené postřikovač PLUS o objemu 1200 až 2500 litrů a záběrem ramen 15 až 24 metrů
Standardní výbava
PLUS STANDARD
  • hlavní nádrž: 1600 L, 2000 L & 2500 L – Polyester
  • nádrž na čistou vodu pro proplach
  • nádrž na čistou vodu pro omytí rukou
  • vnitřní vířivá tryska v hlavní nádrži
  • horní závěs s okem ø 40
  • suchý ukazatel hladiny postřiku v nádrži ( PLUS 2000/2500 )
  • vnitřní ředič chemických prostředků
    • membránové čerpadlo ZETA 170 pro model 1600 L
    • membránové čerpadlo ZETA 260 pro model 2000 L & 2500 L
  • ZTS manuální stálotlakový rozvaděč ovládáný bowdeny z traktoru
  • SYMETRICKÁ RAMENA S VYCHÝLENÍM,  hydraulické ovládání z traktoru (2 páry hadic)
  • sekční filtry ramen
  • hydraulický zdvih ramen do 2.3 s mechanickým odpružením
  • závěsný systém trapézového odpružení ramen
  • armatura:
    • 1/2” kovová chemicky odolná trubka
    • trysky v rozestupech co 50 cm
  • 1-poziční držáky trysek s tryskou
  • kola:
    • 9.5×36” pro 1200 L, 1500 L & 1600 L
    • 9.5×44" pro 2000 L & 2500 L
  • náprava se stavitelným rozchodem kol:
    • 1.35÷1.8 m pro 1600 L
    • 1.5÷2.0 m pro 2000 & 2500 L
  • 1-hadicové pneumatické brzdy s parkovací brzdou pro 2000 L & 2500 L
Doporučená sestava
PLUS STANDARD
  • SPRAY počítač
  • elektroventil:
    • 15÷21 m ramena – 5 sekcí
    • 24 m ramena – 7 sekcí
  • vnější ředič chemických prostředků
  • 4-poziční otočné hlavice
Konstrukce

plus standard eng

Ovládání
ROZVADĚČE

uniazaworzsf uniazaworzts uniaelektrozawor

ZSF manuální rozvaděč


manuální rozvaděč s ovládáním jednotlivých sekcí ručním stiskem ventilu sekce s manuálním zavíráním

ZTS stálotlakový rozvaděč


manuální rozvaděč s kompenzátorem tlaku, vypínání jednotlivých sekcí se provádí stiskem páčky na sekci rozvaděče. Následně se automaticky vyrovná tlak a zůstane konstantní ve všech otevřených sekcích. Centrální uzavření postřiku bowdenem za příplatek


Elektroventil proporcionální

blok elektroventilů se systémem kompenzujícím tlak. Ovládání z kabiny traktoru pomocí ovladače CONTROL DUO. rozvaděč může být rozšířen o elektronický odečet tlaku za příplatek



OVLÁDÁNÍ

controlh controlhplus controlduo

CONTROL H CONTROLLER

Základní funkce:

  • ovládání hydraulických funkcí ramen
  • Použití:
  • SYMETRICKÁ RAMENA
  • SYMETRICKÁ RAMENA S VYCHÝLENÍM s rozvaděčem ZSF nebo ZTS

CONTROL H+ CONTROLLER

Základní funkce:

  • ovládání hydraulických funkcí ramen
  • ovládání pěnového značkovače



Použití:

  • NEZÁVISLÁ RAMENA S VYCHÝLENÍM  s rozvaděčem  ZSF nebo ZTS



CONTROL DUO CONTROLLER

Základní funkce:

  • zapínání sekcí postřiku a ramen
  • regulace pracovního tlaku
  • regulace funkcí hydrauliky
  • ovládání pěnového značkovače
  • Použití:
  • SYMETRICKÁ RAMEN
  • SYMETRICKÁ RAMENA S VYCHÝLENÍM
  • NEZÁVISLÁ RAMENA S VYCHÝLENÍM  s elektroventilem
POČÍTAČE

spray navigps


SPRAY počítač



Základní funkce:

  • automaticky udržuje konstantní dávku postřiku nezávisle na pojezdové rychlosti
  • monochromatický displej
  • zapínání sekcí postřiku
  • ukazatel pracovního tlaku
  • ukazatel pojezdové rychlosti
  • ukazatel vypotřebovaného množství postřiku
  • ovládání funkcí hydrauliky ramen
  • ovládání pěnového značkovače


NAVI GPS
(vyžaduje SPRAY počítač)

Přídavné funkce:

  • automatické ovládání sekcemi s procentuálním stupněm změn (0%, 50%, 100%)
  • paralelní jízda (také v režimu obrysu)
  • tvoření map obrysu polí
  • možnosti uložení dat: obrysy polí, přejezdové cesty, ošetřený povrch, překážky (stromy, sloupy), referenční body pro zvýšení přesnosti
  • USB port
  • možnost využití jízdy paralelně s jiným strojem (např. rozmetadlem)
Příslušenství
FIELD BOOM OPTIONS

  belkaniezalezna






Nezávislá ramena

vhodné na výměry s více překážkami (sloupy, stromy). Pohodlné, bezpečné a rychlé složení jedné strany ramen



DRAWBAR OPTIONS

plusdyszelpolautomat dyszelsztywny plusdyszel
Poloautomatické tažné oje

umožňuje pohánět postřikovač po stopách kol traktoru. Trasovací kopírování je možné díky dvěma senzorům a řetězovému mechanismu.


Tuhá oj, závěs s oky o 50 ° PLUS 2000/2500


Otočná oj

W. stays PLUS 1200 / 1500 / 1600






Kulový závěs, ø80


OPTIONAL AXLES

IMG 0366 IMG 0363 plusblotniki


Mechanická absorpce nárazů nápravy

Zlepšuje jízdní komfort a prodlužuje životnost postřikovače. Vibrace přenášené na konstrukci celého postřikovače během práce v terénu a při přepravě jsou do značné míry omezeny.


Pneumatiky

Pneumatiky jsou jedním z klíčových faktorů při práci za účelem ochrany půdy. U postřikovačů PLUS je možné instalovat pneumatiky o velikosti 270/95 R42.


Blatníky

Zajišťují ochranu ovládacích prvků postřikovače proti nečistotám, nastaveným v závislosti na velikosti pneumatiky.

LIQUID SYSTEM OPTIONS

  9sekcji



Rozšíření následujících kapalinových systémů

s 2 extra sekceni: 5/7, nebo 7/9
počítač SPRAY, UTS, TOUCH


OTHER OPTIONS

przylaczehydrantowe wazdonapelniania


Připojení hydrantu
pomocí připojení hydrantu můžeme naplnit postřikovač vodou pod tlakem.


Sací hadice s košem

sací hadice s košem pro rychlé plnění postřikovač pomocí výkonného čerpadla postřikovače


Ostřikovač vnějšího postřikovače

vnější postřikovač vybavený s automaticky navíjení hadice délka 20 m s tryskovou regulací kapaliny umožňuje očistit stroj venku, nebo přímo na poli

glowice4poz

Noční osvětlení

Dodatečná sada halogenových žárovek namontovaných na výložníku umožňuje bezpečný provoz postřikovače i v noci.

Noční LED osvětlení pole boom

Dodatečná sada svítidel připojených k ramenům stroje umožňuje provoz stroje i v noci


4-polohovací otočná hlava

ventil eliminuje pokles tlaku, usnadňuje rychlou výměnu trysek a přizpůsobuje se podmínkám na polích.

Technické specifikace
PLUS STANDARD
1215
1218
1515
1518
1615
Objem nádrže [l]
1200
1500
1600
Pracovní záběr [m]
15
18
15
18
15
Počet sekcí na ramenech
5
Zdvih ramen [m]
0,5 ÷ 2,3
Ovládání ramen
hydraulické – 2 páry hadic z traktoru
elektrohydraulické – 1 pár hadic traktoru
Rozchod kol [m]
1,35÷1,80
Čerpadlo
ZETA 170
Transportní rozměry [m]
délka/šířka/výška

4,8 / 2,5 / 3,3
5,6 / 2,5 / 3,3
4,8 / 2,5 / 3,3
5,6 / 2,5 / 3,3
4,8 / 2,5 / 3,3
Tažný prostředek [HP]
60
Hmotnost [kg]
1500
1560
1500
1560
1500
PLUS STANDARD
2015
2018
2020
2021
2024
Objem nádrže [l]
2000
Pracovní záběr [m]
15
18
20
21
24
Počet sekcí ramen
5
7
Zdvih ramen [m]
0,5÷2,3
Ovládání ramen
hydraulické – 2 páry hadic z traktoru
elektrohydraulické – 1 pár hadic z traktoru
Rozchod kol [m]
1,50÷2,00
Čerpadlo
ZETA 170
Transportní rozměry
délka/šířka/výška [m]
5,6 / 2,5 / 3,3
6,4 / 2,5 / 3,3
5,6 / 2,5 / 3,4
5,8 / 2,5 / 3,4
5,8 / 2,6 / 3,6
Tažný prostředek [HP]
80
Hmotnost [kg]
1950
2000
2020
2040
2090
PLUS STANDARD
2515
2518
2520
2521
2524
Objem nádrže [l]
2500
Pracovní záběr [m]
15
18
20
21
24
Počet sekcí na ramenech
5
7
Zdvih ramen [m]
0,5÷2,3
Ovládání ramen
hydraulické – 2 páry hadic traktoru
elektrohydraulické – 1 pár hadic z traktoru
Rozchod kol [m]
1,50÷2,00
Čerpadlo
ZETA 170
Transportní rozměry
délka/šířka/výška [m]
5,6 / 2,5 / 3,3
6,4 / 2,5 / 3,3
5,6 / 2,5 / 3,4
5,8 / 2,5 / 3,4
5,8 / 2,6 / 3,6
Tažný prostředek [HP]
80
Hmotnost [kg]
1980
2030
2050
2070
2130
